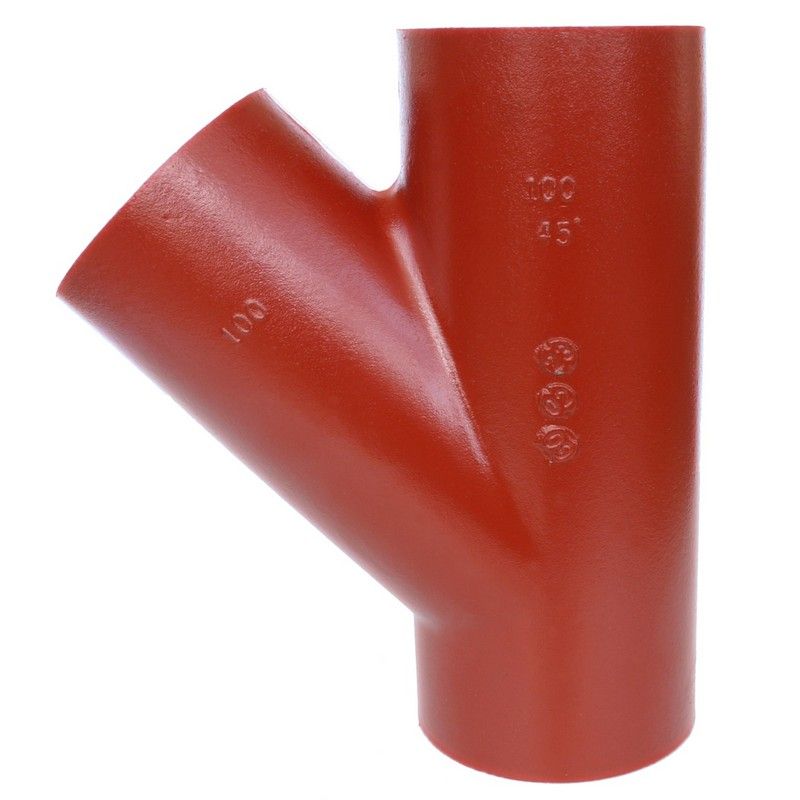

Тройник SML 45°

Вернуться назад

Тройник SML 45°

Тройник SML 45°

Задать вопрос

Характеристики

Производитель

AVF

Тип

Тройник

Артикул

0150xxxxxx45

Размеры:

50

70

75

100

125

150

200

250

300

Номенклатура изделий

Артикул	Диаметр DN1, мм.	Диаметр DN2, мм.	L1, мм.	L2, мм.	L3, мм.	L, мм.	Вес, кг.
015005005045-AVF	50	50	50	135	135	185	1,4
015007005045-AVF	70	50	40	150	150	190	1,6
015007007045-AVF	70	70	55	160	160	215	2,3
015007505045-AVF	75	50	50	140	140	190	1,8
015007507545-AVF	75	75	65	160	160	225	2,4
015010005045-AVF	100	50	35	165	165	200	2,5
015010007045-AVF	100	70	50	185	185	235	3,3
015010007545-AVF	100	75	55	175	175	230	3,3
015010010045-AVF	100	100	70	205	205	275	4,2
015012505045-AVF	125	50	20	185	185	235	3,4
015012507045-AVF	125	70	40	200	200	240	4,3
015012507545-AVF	125	75	40	200	200	240	4,4
015012510045-AVF	125	100	60	220	220	280	5,2
015012512545-AVF	125	125	80	240	240	320	6,4
015015005045-AVF	150	50	100	100	140	200	5,5
015015007045-AVF	150	70	30	215	215	245	5,6
015015007545-AVF	150	75	30	215	215	245	5,9
015015010045-AVF	150	100	55	240	240	295	6,8
015015012545-AVF	150	125	70	255	255	325	8,0
015015015045-AVF	150	150	90	265	265	355	9,2
015020010045-AVF	200	100	40	265	265	305	10,0
015020012545-AVF	200	125	55	280	280	335	11,9
015020015045-AVF	200	150	75	300	300	375	13,3
015020020045-AVF	200	200	115	340	340	455	17,2
015025010045-AVF	250	100	15	310	310	325	15,4
015025015045-AVF	250	150	55	350	350	405	20,2
015025020045-AVF	250	200	90	385	385	475	25,1
015025025045-AVF	250	250	130	430	430	560	31,5
015030010045-AVF	300	100	5	345	345	350	22,0
015030015045-AVF	300	150	35	380	380	415	26,9
015030020045-AVF	300	200	70	415	440	485	34,0
015030025045-AVF	300	250	115	465	465	580	42,1
015030030045-AVF	300	300	155	505	505	660	50,1

Номенклатура изделий (50)

Артикул	Диаметр DN1, мм.	Диаметр DN2, мм.	L1, мм.	L2, мм.	L3, мм.	L, мм.	Вес, кг.
015005005045	50	50	50	135	135	185	1,4

Номенклатура изделий (70)

Артикул	Диаметр DN1, мм.	Диаметр DN2, мм.	L1, мм.	L2, мм.	L3, мм.	L, мм.	Вес, кг.
015007005045	70	50	40	150	150	190	1,6
015007007045	70	70	55	160	160	215	2,3

Номенклатура изделий (75)

Артикул	Диаметр DN1, мм.	Диаметр DN2, мм.	L1, мм.	L2, мм.	L3, мм.	L, мм.	Вес, кг.
015007505045	75	50	50	140	140	190	1,8
015007507545	75	75	65	160	160	225	2,4

Номенклатура изделий (100)

Артикул	Диаметр DN1, мм.	Диаметр DN2, мм.	L1, мм.	L2, мм.	L3, мм.	L, мм.	Вес, кг.
015010005045	100	50	35	165	165	200	2,5
015010007045	100	70	50	185	185	235	3,3
015010007545	100	75	55	175	175	230	3,3
015010010045	100	100	70	205	205	275	4,2

Номенклатура изделий (125)

Артикул	Диаметр DN1, мм.	Диаметр DN2, мм.	L1, мм.	L2, мм.	L3, мм.	L, мм.	Вес, кг.
015012505045	125	50	20	185	185	235	3,4
015012507045	125	70	40	200	200	240	4,3
015012507545	125	75	40	200	200	240	4,4
015012512545	125	125	80	240	240	320	6,4

Номенклатура изделий (150)

Артикул	Диаметр DN1, мм.	Диаметр DN2, мм.	L1, мм.	L2, мм.	L3, мм.	L, мм.	Вес, кг.
015015007045	150	70	30	215	215	245	5,6
015015007545	150	75	30	215	215	245	5,9
015015010045	150	100	55	240	240	295	6,8
015015012545	150	125	70	255	255	325	8,0
015015015045	150	150	90	265	265	355	9,2

Номенклатура изделий (200)

Артикул	Диаметр DN1, мм.	Диаметр DN2, мм.	L1, мм.	L2, мм.	L3, мм.	L, мм.	Вес, кг.
015020007545	200	75	15	240	240	255	8,5
015020010045	200	100	40	265	265	305	10,0
015020012545	200	125	55	280	280	335	11,9
015020015045	200	150	75	300	300	375	13,3

Номенклатура изделий (250)

Артикул	Диаметр DN1, мм.	Диаметр DN2, мм.	L1, мм.	L2, мм.	L3, мм.	L, мм.	Вес, кг.
015025010045	250	100	15	310	310	325	15,4
015025012545	250	125	35	335	335	370	17,9
015025015045	250	150	55	350	350	405	20,2
015025020045	250	200	90	385	385	475	25,1
015025025045	250	250	130	430	430	560	31,5

Номенклатура изделий (300)

Артикул	Диаметр DN1, мм.	Диаметр DN2, мм.	L1, мм.	L2, мм.	L3, мм.	L, мм.	Вес, кг.
015030010045	300	100	5	345	345	350	22,0
015030012545	300	125	15	360	360	375	23,9
015030015045	300	150	35	380	380	415	26,9
015030020045	300	200	70	415	440	485	34,0
015030025045	300	250	115	465	465	580	42,1
015030030045	300	300	155	505	505	660	50,1
